ค่าไฟฟ้า On Peak และ Off Peak คืออะไร?

Powermeterline — Sat, 30 Mar 2019 03:00:49 +0000

“การคิดค่าไฟฟ้าในช่วงเวลา On Peak ค่าไฟจะแพง เพราะเป็นช่วงที่ระบบมีความต้องการใช้ไฟฟ้ามาก เนื่องจากการไฟฟ้าต้องเดินเครื่องโรงไฟฟ้าที่ใช้เชื้อเพลิงทุกชนิด ทั้งที่มีราคาถูกและแพง เพื่อผลิตกระแสไฟฟ้าให้เพียงพอต่อความต้องการ”ช่วงเวลา On Peak จะอยู่ในช่วงระหว่างเวลา 09.00 – 22.00 น. ของวันจันทร์ – วันศุกร์

การคิดค่าไฟฟ้าในช่วงเวลา On Peak ค่าไฟจะแพง เพราะเป็นช่วงที่ระบบมีความต้องการใช้ไฟฟ้ามาก เนื่องจากการไฟฟ้าต้องเดินเครื่องโรงไฟฟ้าที่ใช้เชื้อเพลิงทุกชนิด ทั้งที่มีราคาถูกและแพง เพื่อผลิตกระแสไฟฟ้าให้เพียงพอต่อความต้องการ

ค่าไฟฟ้าช่วง Off Peak

ช่วงเวลา Off Peak จะอยู่ในช่วงระหว่าง

เวลา เวลา 22.00 – 09.00 น. วันจันทร์ – วันอาทิตย์

เวลา 00.00 – 24.00 น. วันเสาร์ – วันอาทิตย์

และวันหยุดราชการตามปกติ (ไม่รวมวันหยุดชดเชย)
ช่วง Off Peak เป็นช่วงที่ระบบมีความต้องการใช้ไฟฟ้าน้อย (Off Peak) ค่าไฟจึงมีราคาถูก เนื่องจากการไฟฟ้าสามารถเลือกเดินเครื่องโรงไฟฟ้าที่ใช้เชื้อเพลิงราคาถูกได้ ดังนั้น อัตราค่าไฟฟ้าที่แตกต่างกันตามช่วงเวลาของการใช้ TOU (Time of Use Rate) จึงเป็นอัตราค่าไฟฟ้าที่สะท้อนถึงต้นทุนการผลิตไฟฟ้าที่แท้จริง

อัตราค่าไฟฟ้า TOU ได้เริ่มนำมาใช้ตั้งแต่เดือนมกราคม 2540 ที่ผ่านมา เพื่อลดความต้องการใช้ไฟฟ้าสูงสุด (On Peak) ลง โดยกำหนดให้เป็นอัตราเลือกสำหรับผู้ใช้ไฟฟ้ารายเดิม และเป็นอัตราบังคับสำหรับผู้ใช้ไฟฟ้ารายใหม่ที่ใช้พลังงานไฟฟ้าตั้งแต่ 355,000 หน่วยต่อเดือนขึ้นไป หรือใช้พลังไฟฟ้าเกินกว่า 2,000 กิโลวัตต์ขึ้นไป และเมื่อกลางปี 2545 รัฐก็ได้เปิดโอกาสให้ผู้ใช้ไฟฟ้าประเภทบ้านอยู่อาศัยและกิจการขนาดเล็กสามารถเลือกใช้อัตรา TOU ได้

การคิดค่าไฟฟ้าแบบอัตรา TOU สำหรับบ้านอยู่อาศัยและกิจการขนาดเล็ก

หมายเหตุ

On Peak : เวลา 09.00-22.00 น. วันจันทร์-วันศุกร์
Off Peak : เวลา 22.00-09.00 น. วันจันทร์-วันศุกร์

: เวลา 00.00-24.00 น. วันเสาร์-วันอาทิตย์ และวันหยุดราชการตามปกติ (ไม่รวมวันหยุดชดเชย)

ที่มา ; www.eppo.go.th⚡ POWERMETERLINE⚡วัดค่ากระแสไฟฟ้า(AC)นะคะ ได้ทั้งบ้าน โรงงาน โรงแรม โรงพยาบาล ฯ เพียงขอให้มีกระแสเราก็สามารถวัดได้นะคะ!!!!

💌 Inbox : m.me/powermeterline

📞 02-068-0699

📱 096-750-9982

💚 LINE@ : @Powermeterline (อย่าลืมใส่@ข้างหน้าตอนพิมพ์ชื่อด้วยนะคะ)[/vc_column_text][/vc_column][/vc_row]

The post ค่าไฟฟ้า On Peak และ Off Peak คืออะไร? appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

การอ่านแบบไฟฟ้าแสงสว่าง ไฟฟ้ากำลัง และงานควบคุมเครื่องกลไฟฟ้า

Powermeterline — Wed, 07 Aug 2019 06:23:48 +0000

การอ่านแบบไฟฟ้าแสงสว่าง ไฟฟ้ากำลัง และงานควบคุมเครื่องกลไฟฟ้า

แบบไฟฟ้าแบ่งออกเป็นหลายแบบด้วยกัน ตามความต้องการที่จะแสดงข้อมูล การอ่านแบบ ไฟฟ้าจะต้องทราบสัญลักษณ์ที่ใช้ในการเขียนแบบว่าใช้แทนอุปกรณ์ไฟฟ้าอะไร ตัวอย่างสัญลักษณ์ที่ ใช้ในการเขียนแบบทางไฟฟ้า มีดังนี้

POWERMETERLINE⚡วัดค่ากระแสไฟฟ้า(AC)นะคะ ได้ทั้ง โรงงานอุตสาหกรรม โรงแรม โรงพยาบาล อาคารขนาดใหญ่ ฯ เพียงขอให้มีกระแสเราก็สามารถวัดได้นะคะ!!!!

💌 Inbox : m.me/powermeterline

📞 02-068-0699

📱 096-750-9982

💚 LINE@ : @Powermeterline (อย่าลืมใส่@ข้างหน้าตอนพิมพ์ชื่อด้วยนะคะ)

The post การอ่านแบบไฟฟ้าแสงสว่าง ไฟฟ้ากำลัง และงานควบคุมเครื่องกลไฟฟ้า appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

มาตรฐานสายไฟฟ้า

Powermeterline — Mon, 02 Sep 2019 03:00:56 +0000

1. มาตรฐานสายไฟฟ้า แรงต่ํา สายไฟฟ้าแรงต่ําที่เป็นสายทองแดง แบ่งชนิดของฉนวน เป็นฉนวนพีวีซี (PVC) และเอ็กซ์แอลพีอี (XLPE) สาย PVC มีทั้งชนิดอุณหภูมิใช้งาน 70 ํC และ 90 ํC แต่ที่ใช้งานในระบบการเดินสายทั่วไปจะเป็นชนิดอุณหภูมิ 70 ํC สําหรับสาย XLPE มีอุณหภูมิ ใช้งาน 90 ํC
เมื่อมีกระแสไหลในสายไฟฟ้าจะเกิดความร้อน เมื่อกระแสไหลสูงขึ้นความร้อนก็จะสูงตามซึ่ง ต้องไม่สูงเกินอุณหภูมิใช้งานของสายไฟฟ้า สายไฟฟ้าจึงสามารถนํากระแสได้สูงจนถึงค่าที่อุณหภูมิ ของฉนวนจะทนได้ (อุณหภูมิใช้งานของสายไฟฟ้า) สายไฟฟ้าขนาดเดียวกันถ้าฉนวนทนอุณหภูมิ อุณหภูมิได้สูงกว่าก็จะนํากระแสได้สูงกว่า
สาย PVC เป็นสายไฟฟ้าที่กําหนดให้ผลิตตามมาตรฐานผลิตภัณฑ์อุตสาหกรรมที่ มอก. 11-2553 กําหนดแรงดันใช้งานไม่เกิน 450/750 โวลต์ (แรงดัน 450/750 โวลต์ หมายถึง 450 โวลต์ เป็น แรงดันระหว่างสายเส้นไฟกับดิน (phase voltage) และ 750 โวลต์ เป็นแรงดันระหว่างสายเส้นไฟ (line voltage)) อุณหภูมิใช้งาน 70 ํC และ 90 ํC สายไฟฟ้ามีหลายชนิดด้วยกัน เพื่อให้เหมาะสมกับ การใช้งาน การเรียกชนิดของสายจะเรียกเป็นรหัสชนิดเช่น รหัสชนิด VAF
สาย XLPE เป็นสายไฟฟ้าที่ผลิตตามมาตรฐาน IEC 60502 อุณหภูมิใช้งาน 90 ํC แรงดันใช้ งานไม่เกิน 0.6/1 kV. เนื่องจากอุณหภูมิใช้งานสูงในการใช้งานจึงต้องระวังเรื่องอุณหภูมิของสายด้วย เพราะอาจมีผลกระทบกับอุปกรณ์ที่สายต่ออยู่ การเลือกใช้งานจึงต้องทําโดยผู้ที่มีความรู้ที่ทราบถึง ผลเสียและมีวิธีการป้องกันที่เหมาะสม ฉนวน XLPE มีความแข็งทนต่อการขูดขีดได้ดีแต่ก็เป็นผลให้ ปอกสายยาก
ขนาดของสายไฟฟ้าเรียกตามขนาดพื้นที่หน้าตัดภาคขวางของส่วนที่เป็นตัวนํา (ทองแดง) หน่วยเป็น ตร.มม. เช่น 1, 2.5, 4, 6, 10, 16 และ 25 ตร.มม. เป็นต้น

2. ชนิดของสายไฟฟ้าและการใช้งาน มาตรฐานการติดตั้งทางไฟฟ้าฯ กําหนดการใช้งาน ของสายแต่ละชนิดไว้ ข้อกําหนดการใช้งานของสายที่มีใช้งานโดยส่วนใหญ่ มีดังนี้
2.1 สายรหัสชนิด VAF มีลักษณะเป็นสายแบนหุ้มฉนวนพีวีซี มีเปลือก เป็นสายชนิด 2 แกน และ 2 แกนมีสายดิน แรงดันใช้งาน 300/500 โวลต์ มีขนาดตั้งแต่ 1.0 ถึง 16 ตร.มม. มี ข้อกําหนดการใช้งาน ดังนี้

เดินเกาะผนัง
เดินในรางเดินสาย
ห้ามร้อยท่อฝังดินหรือฝังดินโดยตรง

2.2 สายรหัสชนิด IEC 01 เป็นสายกลมหุ้มฉนวนพีวีซี ชนิดแกนเดียว ใช้แทนสาย THW เดิม แรงดันใช้งาน 450/750 โวลต์ มีขนาดตั้งแต่ 1.5 ถึง 400 ตร.มม. มีข้อกําหนดการใช้งาน ดังนี้

เดินลอยโดยต้องยึดด้วยวัสดุฉนวน
เดินในช่องเดินสายแต่ต้องป้องกันน้ําเข้า (เช่น ร้อยท่อ หรือเดินสาย)
ห้ามร้อยท่อฝังดินหรือฝังดินโดยตรง

2.3 สายรหัสชนิด IEC 10 เป็นสายกลมหุ้มฉนวนพีวีซีชนิดหลายแกน มีเปลือก
แรงดันใช้งาน 300/500 โวลต์ มีขนาดตั้งแต่ 2.5 ถึง 35 ตร.มม. มีข้อกําหนดการใช้งาน ดังนี้

เดินในช่องเดินสายแต่ต้องป้องกันน้ําเข้า (เช่น ร้อยท่อ หรือเดินสาย)
วางบนรางเคเบิล
ห้ามร้อยท่อฝังดินหรือฝังดินโดยตรง

2.4 สายรหัสชนิด NYY เป็นสายกลมหุ้มฉนวนพีวีซี มีทั้งชนิดแกนเดียว หลายแกนและหลายแกนมีสายดิน มีเปลือก แรงดันใช้งาน 450/750 โวลต์ มีขนาดและข้อกําหนดการใช้งาน ดังนี้

ขนาด

สายแกนเดียว มีขนาดตั้งแต่ 1.0 ถึง 500 ตร.มม.
สายหลายแกน มีขนาดตั้งแต่ 50 ถึง 300 ตร.มม.
สายหลายแกนมีสายดิน มีขนาดตั้งแต่ 25 ถึง 300 ตร.มม.

ข้อกําหนดการใช้งาน

เดินร้อยท่อ ในรางเดินสาย
วางบนรางเคเบิล
เดินร้อยท่อฝังดิน
ฝังดินโดยตรง

2.5 สายรหัสชนิด VCT เป็นสายกลมหุ้มฉนวนพีวีซี ชนิดแกนเดียว หลายแกน และ หลายแกนมีสายดิน มีเปลือก แรงดันใช้งาน 450/750 โวลต์ มีข้อแตกต่างจากสาย NYY ตรงที่ตัวนํามี ลักษณะเป็นฝอย มีขนาดตั้งแต่ 4 ถึง 35 ตร.มม. มีข้อกําหนดการใช้งาน ดังนี้

เดินร้อยท่อ ในรางเดินสาย
วางบนรางเคเบิล
เดินร้อยท่อฝังดิน
ฝังดินโดยตรง

2.6 สาย CV เป็นสายกลมหุ้มฉนวนคลอสลิงกด์พอลิเอทิลีน (XLPE) ชนิดแกนเดียว หลายแกน และหลายแกนมีสายดิน มีเปลือก แรงดันใช้งาน 0.6/1 kV. สายชนิดนี้ไม่ได้ผลิตตาม มาตรฐาน มอก. แต่อ้างอิงมาตรฐาน IEC 60502 มีข้อกําหนดการใช้งานเหมือนสายNYY ดังนี้

เดินร้อยท่อ ในรางเดินสาย
วางบนรางเคเบิล
เดินร้อยท่อฝังดิน
ฝังดินโดยตรง

💌 Inbox : m.me/powermeterline

📞 02-068-0699

📱 096-750-9982

💚 LINE@ : @Powermeterline (อย่าลืมใส่@ข้างหน้าตอนพิมพ์ชื่อด้วยนะคะ)

The post มาตรฐานสายไฟฟ้า appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

แอมมิเตอร์

Powermeterline — Mon, 30 Sep 2019 03:00:59 +0000

แอมมิเตอร์ เป็นเครื่องมือวัดทางไฟฟ้าที่สําคัญชนิดหนึ่งในทางด้านอิเล็กทรอนิกส์ โดยใช้วัดปริมาณ กระแสไฟฟ้าในวงจรไฟฟ้าใด ๆ แบ่งออกได้ 2 ชนิดตามลักษณะของกระแสไฟฟ้า คือ แอมมิเตอร์ ไฟฟ้ากระแสตรง (Direct Current Ammeter)
2) แอมมิเตอร์ ไฟฟ้ากระแสสลับ (Alternating Current Ammeter)
ซึ่งทั้ง 2 ชนิดจะใช้ชุดขดลวดเคลื่อนที่แบบดาร์สันวัล (D’Arsonval moving coil) เป็นอุปกรณ์หลักในการแสดงผลปริมาณกระแสไฟฟ้าทั้งสิ้น

แอมป์มิเตอร์ ไฟฟ้ากระแสตรง

แอมมิเตอร์ไฟฟ้ากระแสตรง เป็นเครื่องมือวัดไฟฟ้าที่ดัดแปลงจากชุดขดลวดเคลื่อนที่แบบดาร์ สันวัล โดยอาศัยสนามแม่เหล็กถาวรและสนามแม่เหล็กไฟฟ้าที่เกิดขึ้นในขดลวดเคลื่อนที่ ดังนั้นเมื่อมี กระแสไฟฟ้าไหลผ่านจึงทําให้เกิดแรงบิดบ่ายเบนจากขดลวดเคลื่อนที่พาให้เข็มมิเตอร์แสดงค่าปริมาณ กระแสไฟฟ้าได้ โดยปริมาณกระแสไฟฟ้าที่ทําให้เข็มมิเตอร์บ่ายเบนไปจนเต็มสเกลนี้เรียกว่า กระแสไฟฟ้า เต็มสเกล
แอมมิเตอร์ไฟฟ้ากระแสตรงนี้เป็นเครื่องมือวัดไฟฟ้าแบบอะนาลอก (Analog Instrument) หรือ อาจจะเรียกอีกชื่อว่าเครื่องมือวัดแบบเข็มชี้ (Indicating Instrument) ใช้สําหรับวัดกระแสไฟฟ้าแบบ กระแสตรง (Direct Current : DC) โดยลักษณะของการวัดจะต่อแบบอนุกรมกับอุปกรณ์ไฟฟ้าที่ต้องการ วัด (ภาพที่ 1) และแสดงผลการวัดด้วยเข็มมิเตอร์ซึ่งติดอยู่กับขดลวดเคลื่อนที่แบบดาร์สันวัล ซึ่งจะหมุน ไปพร้อมกันเพื่อแสดงค่ากระแสไฟฟ้าบนสเกลของหน้าปัทม์ตามปริมาณกระแสไฟฟ้าที่ไหลผ่านขดลวด เคลื่อนที่ โดยสัญลักษณ์ของแอมมิเตอร์ไฟฟ้ากระแสตรงแสดงดังภาพที่ 2

วงจรของแอมป์มิเตอร์ไฟฟ้ากระแสตรง

แอมป์มิเตอร์ไฟฟ้ากระแสตรงซึ่งดัดแปลงจากขดลวดเคลื่อนที่แบบดาร์สันวัล จะพันขดลวดด้วย ลวดตัวนําขนาดเล็กจึงทําให้เกิดค่าความต้านทานน้อย ๆ ค่าหนึ่งขึ้นในขดลวดตัวนํา เรียกว่า ความต้านทาน ขดลวด (Moving Coil Resistance) ใช้สัญลักษณ์ว่า Rm ดังนั้นเมื่อนําไปใช้วัดกระแสไฟฟ้าจึงมีขีดจํากัดใน การวัดกระแสไฟฟ้าได้ปริมาณหนึ่งเท่านั้น ซึ่งค่ากระแสไฟฟ้าที่จํากัดนี้ เรียกว่า กระแสไฟฟ้าเต็มสเกล (Full Scale Current) หรือกระแสไฟฟ้าขดลวด (Moving Coil Current) ใช้สัญลักษณ์ว่า Im ซึ่งเป็นค่า กระแสไฟฟ้าที่ทําให้เข็มของมิเตอร์บ่ายเบนไปจนเต็มสเกล ดังนั้นจึงเขียนเป็นวงจรสมมูลของขดลวด เคลื่อนที่ได้ดังภาพที่ 3

จากวงจรสมมูลของขดลวดเคลื่อนที่ทําให้สามารถใช้กฎของโอห์มเขียนสมการเพื่อแสดง ความสัมพันธ์ของกระแสไฟฟ้าขดลวด ความต้านทานขดลวดและแรงดันไฟฟ้าได้ว่า

Im = —

เมื่อ

Im คือกระแสไฟฟ้าเต็มสเกลของขดลวด มีหน่วยเป็น แอมแปร์ (A)

Vm คือแรงดันไฟฟ้าตกคร่อมบนขดลวด มีหน่วยเป็น โวลต์ (V)

Rm คือความต้านทานของขดลวด มีหน่วยเป็น โอห์ม (Ω)

โดยปกติค่ากระแสไฟฟ้าขดลวดหรือกระแสไฟฟูาเต็มสเกล (Im) ของขดลวดเคลื่อนที่จะมีค่าน้อย มากในระดับ ไมโครแอมแปร์ (μ Ampare) ทําให้การนําขดลวดเคลื่อนที่นี้ไปใช้วัดกระแสไฟฟ้าจึงมี ข้อจํากัดอย่างมากในด้านการใช้งานจริง ดังนั้นในการสร้างแอมมิเตอร์ไฟฟ้ากระแสตรงจะใช้ตัวต้านทาน (Resistor) ค่าน้อย ๆ มาต่อขนานกับขดลวดเคลื่อนที่เพื่อแบ่งกระแสไฟฟ้าส่วนที่เกินค่าพิกัดให้ไหลผ่าน แทน เพื่อขยายย่านวัดให้แอมมิเตอร์สามารถวัดปริมาณกระแสไฟฟ้าได้มากขึ้นตามความต้องการของผู้ใช้งานและยังสามารถขยายให้วัดกระแสไฟฟ้าได้หลายย่านวัดตามความต้องการ โดยวงจรของแอมมิเตอร์ ไฟฟ้ากระแสตรงแสดงดังภาพที่ 4

การขยายย่านวัดของแอมมิเตอร์

ประยุกต์โดยใช้หลักการของวงจรขนาน (Parallel Circuit) ในการขยายให้แอมมิเตอร์สามารถวัด ปริมาณกระแสไฟฟ้าได้มากขึ้น โดยการนําตัวต้านทานชั้นท์ (Shunt Resistor : Rs) มาต่อขนานกับขดลวด เคลื่อนที่ (ภาพที่ 40) เพื่อแบ่งปริมาณกระแสไฟฟ้าของย่านวัด (I) ออกเป็นสองส่วน คือ 1) กระแสไฟฟ้า เต็มสเกลของขดลวดเคลื่อนที่ (Im) เพื่อทําให้แอมมิเตอร์แสดงผลปริมาณกระแสไฟฟ้าของย่านวัดได้ 2) กระแสไฟฟ้าชั้นท์ (Shunt Current : Is) ซึ่งไหลผ่านตัวต้านทานชั้นท์ เพื่อแบ่งกระแสไฟฟ้าส่วนที่เกิน จากกระแสไฟฟ้าเต็มสเกลของขดลวดเคลื่อนที่ออก เพื่อปูองกันความเสียหายของขดลวดเคลื่อนที่เนื่องจาก กระแสไฟฟ้าเกิน ซึ่งตัวต้านทานชั้นท์ที่จะนํามาใช้งานนี้จะต้องมีค่าความต้านทานพอดีที่จะแบ่ง กระแสไฟฟ้าส่วนเกินออกไปจนกระทั่งกระแสไฟฟ้าที่ไหลผ่านขดลวดเคลื่อนที่มีเท่ากับกระแสไฟฟ้าเต็ม สเกลของขดลวดเคลื่อนที่อย่างพอดี
ดังนั้นการออกแบบแอมมิเตอร์ไฟฟ้ากระแสตรงนี้จึงสามารถ ใช้กฏของโอห์ (Ohm’s law) และ หลักการของวงจรขนานเพื่อหาค่าความต้านทานของตัวต้านทานชั้นท์ได้ดังสมการ
จากภาพที่ 4โดยหลักการของวงจรขนานจะพบว่า Rs ต่อขนานกับ Rm และเมื่อพิจารณาจากกฏ ของโอห์มจะพบว่า Vs เท่ากับ Vm

แอมมิเตอร์ไฟฟ้ากระแสสลับ

โครงสร้างของแอมมิเตอร์ไฟฟ้ากระแสสลับจะประยุกต์ใช้ชุดขดลวดเคลื่อนที่แบบดาร์สันวัล เช่นเดียวกับแอมมิเตอร์ไฟฟ้ากระแสตรง ดังนั้นการใช้งานจึงต้องต่ออนุกรมกับวงจรที่ต้องการวัดหรือ อนุกรมกับอุปกรณ์ไฟฟ้าที่จะวัดเหมือนแอมมิเตอร์ไฟฟ้ากระแสตรงทุกประการเพียงแต่การใช้งานไม่ต้อง คํานึงถึงขั้วของกระแสไฟฟ้าเหมือนกับแอมมิเตอร์ไฟฟ้ากระแสตรง ส่วนปริมาณกระแสไฟฟ้าที่วัดได้จะเป็น ค่าเฉลี่ยกําลังสอง หรือ ค่า อาร์เอ็มเอส (RMS : Root Mean Square) ของค่าไฟฟ้ากระแสสลับ ภาพที่ 6 แสดงสัญลักษณ์ของแอมมิเตอร์ไฟฟ้ากระแสสลับ ซึ่งจะต่างจากแอมมิเตอร์ไฟฟ้ากระแสตรงคือไม่มี เครื่องหมายแสดงขั้วไฟฟ้าหรือมี ∼ อยู่ใต้ตัว A

โครงสร้างของแอมมิเตอร์ไฟฟ้ากระแสสลับ

เนื่องจากชุดขดลวดเคลื่อนที่แบบดาร์สันวัลนั้นใช้วัดปริมาณไฟฟ้ากระแสตรง ดังนั้นการดัดแปลง เป็นแอมมิเตอร์ไฟฟ้ากระแสสลับจึงต้องผ่านกระบวนการแปลงไฟฟ้ากระแสสลับให้เป็นไฟฟ้ากระแสตรง ก่อนด้วยวงจรเรียงกระแส (Regtifier) ดังภาพที่ 7 ไฟฟ้ากระแสตรง (IDC ) ที่ผ่านกระบวนการเรียงกระแส นั้นจะมีค่าไม่เท่ากับค่าของไฟฟูากระแสสลับ (IAC ) ดังนั้นจึงต้องมีกระบวนการปรับแต่งสเกลของ แอมมิเตอร์ไฟฟ้ากระแสสลับเพื่อให้แสดงปริมาณกระแสไฟฟ้าได้อย่างถูกต้อง

เมื่อไฟฟ้ากระแสสลับได้รับการแปลงให้เป็นไฟฟ้ากระแสตรง (ภาพที่ 8) จะทําให้ปริมาณของ กระแสไฟฟ้าทั้งสองมีค่าไม่เท่ากัน ซึ่งจากการแปลงด้วยวงจรเรียงกระแสจะได้ความสัมพันธ์ของ กระแสไฟฟ้าทั้งสองดังนี้

สรุปสาระสําคัญ
แอมมิเตอร์ เป็นเครื่องมือวัดที่ดัดแปลงจากชุดขดลวดเคลื่อนที่แบบดาร์สันวัล ใช้สําหรับวัดปริมาณ กระแสไฟฟ้ากระแสตรงและกระแสสลับ เนื่องจากภายในพันลวดตัวนําขนาดเล็กจึงเกิดค่าความต้านทาน ขึ้น เรียกว่า ความต้านทานขดลวด (Moving Coil Resistance) และค่ากระแสไฟฟ้าที่ทําให้เข็มของมิเตอร์ บ่ายเบนไปจนเต็มสเกล เรียกว่า กระแสไฟฟ้าเต็มสเกล (Full Scale Current) ซึ่งค่ากระแสไฟฟ้านี้จะมี ปริมาณน้อยมากจึงไม่สามารถวัดกระแสไฟฟ้าปริมาณสูงได้จึงต้องทําการดัดแปลงเครื่องมือวัดนี้ เรียกว่า การขยายย่านวัด
หลักการขยายย่านวัดใช้หลักการของวงจรขนาน (Parallel Circuit) โดยการนําตัวต้านทานชั้นท์ (Shunt Resistor : Rs) มาต่อขนานกับขดลวดเคลื่อนที่ เพื่อแบ่งปริมาณกระแสไฟฟ้าออกเป็นสองส่วน คือ กระแสไฟฟูาเต็มสเกลของขดลวดเคลื่อนที่ (Im) และกระแสไฟฟ้าซึ่งไหลผ่านตัวต้านทานชั้นท์ ซึ่งจะแบ่ง กระแสไฟฟ้าส่วนที่เกินจากกระแสไฟฟ้าเต็มสเกลของขดลวดเคลื่อนที่ออกไป ซึ่งทําให้กระแสไฟฟ้าทั้งสอง เป็นสัดส่วนกันอย่างพอดี ดังนั้นการบ่ายเบนไปของขดลวดเคลื่อนที่เนื่องจากกระแสไฟฟ้าปริมาณสูงจึงเป็น สัดส่วนกับปริมาณกระแสไฟฟ้าที่ถูกแบ่งให้ไหลผ่านขดลวดเคลื่อนที่ จึงทําให้สามารถเขียนสเกลใหม่บน สเกลเดิมได้ รวมทั้งยังสามารถใช้เทคนิคเดียวกันนี้ประยุกต์ใช้สร้างแอมมิเตอร์แบบหลายย่านวัดได้ POWERMETERLINE⚡วัดค่ากระแสไฟฟ้า(AC)นะคะ ได้ทั้ง โรงงานอุตสาหกรรม โรงแรม โรงพยาบาล อาคารขนาดใหญ่ ฯ เพียงขอให้มีกระแสเราก็สามารถวัดได้นะคะ!!!!

💌 Inbox : m.me/powermeterline

📞 02-068-0699

📱 096-750-9982

💚 LINE@ : @Powermeterline (อย่าลืมใส่@ข้างหน้าตอนพิมพ์ชื่อด้วยนะคะ)

The post แอมมิเตอร์ appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

ความแตกต่างของวัตต์(Watt) กับ กิโลวัตต์(kW)

Powermeterline — Wed, 25 Mar 2020 07:04:11 +0000

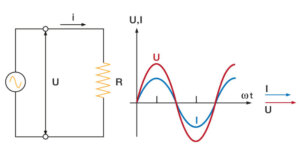

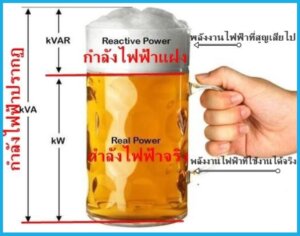

(W หรือ WATT) วาร์ หรือ กิโลวาร์ (VAR OR KILOVAR)

วัตต์ (W หรือ WATT)

วัตต์ (W หรือ Watt) คือ หน่วยที่ใช้เรียกขนาดของกำลัง ไฟฟ้าจริงเช่นเครื่องใช้ไฟฟ้าเขียนไว้ว่า 3,000 W หมายความว่าเครื่องใช้ไฟฟ้านี้ใช้กำลังไฟฟ้า 3,000วัตต์(หรือกินไฟ 3,000วัตต์)

กิโลวัตต์ (KW หรือ KILOWATT)

กิโลวัตต์ (kW หรือ Kilowatt) คือ หน่วยของกำลังไฟฟ้าเท่ากับ หนึ่งพันวัตต์เช่น 3 kW หมายถึงกำลังไฟฟ้า 3,000วัตต์สำหรับหน่วยของกำลังไฟฟ้า หนึ่งล้านวัตต์จะเรียกว่า เมกะวัตต์(Megawatt หรือ MW)

หน่วยวัดของกำลังไฟฟ้า

หน่วยกระแสไฟฟ้า

The post ความแตกต่างของวัตต์(Watt) กับ กิโลวัตต์(kW) appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

“วันแรงงานของไทย” วันแรงงานแห่งชาติ

Powermeterline — Tue, 14 Apr 2020 07:36:32 +0000

ทุกวันที่ 1 พ.ค.ของทุกปี (May Day) ถือเป็นวันแรงงานแห่งชาติ ที่กำหนดให้ผู้ใช้แรงงานและมนุษย์เงินเดือน ที่เปรียบเป็นส่วนหนึ่งของเครื่องจักรในการขับเคลื่อนประเทศได้หยุดพักผ่อนและเฉลิมฉลองในวันสำคัญ

สำหรับประวัติความเป็นมาของวันแรงงาน เป็นวันหยุดประจำปีที่เฉลิมฉลองไปทั่วโลก ซึ่งเป็นผลมาจากการเคลื่อนไหวของสหภาพแรงงาน เพื่อที่จะฉลองผลงานทางเศรษฐกิจและสังคมของผู้ใช้แรงงาน เนื่องจากแรงงานมีความสำคัญต่อระบบเศรษฐกิจ ช่วยให้เกิดผลผลิตกับทุกสินค้าและกระบวนการ ทั้งยังมีผลกับความมั่นคงก้าวหน้า หรือความอ่อนแอทางเศรษฐกิจด้วย

เพื่อเป็นการยกย่องและชี้ให้เห็นถึงความสำคัญของแรงงาน และทำให้เกิดการพัฒนาทั้งในคุณภาพ ความเป็นอยู่ ตลอดจนสิทธิอันชอบธรรมที่ผู้ใช้แรงงานสมควรจะได้รับการดูแลเอาใจใส่อย่างจริงจัง ทำให้รัฐบาลกำหนดให้วันที่ 1 พ.ค.ของทุกปีเป็น “วันแรงงานแห่งชาติ” ส่วนประเทศไทยเริ่มมีการจัดการบริหารแรงงานขึ้นใน พ.ศ.2475 เมื่อรัฐบาลได้ออกพระราชบัญญัติจัดหางานประจำท้องถิ่น พ.ศ.2475

วันแรงงานแห่งชาติของไทย ปัจจุบันการบริหารงานอยู่ในความรับผิดชอบของกระทรวงแรงงาน โดยมีหน้าที่จัดหางาน ช่วยเหลือนายจ้างให้ได้แรงงานที่มีคุณภาพในการทำงาน รวบรวมเผยแพร่ข่าวสารเกี่ยวกับการทำงาน ภาวะตลาดแรงงาน งานแนะแนวอาชีพ ส่งเสริมพัฒนาฝีมือให้แก่แรงงาน ตลอดจนจัดหาสวัสดิการต่าง ๆ และงานแรงงานสัมพันธ์ ทำการส่งเสริมและสร้างสัมพันธ์อันดีระหว่างนายจ้างกับลูกจ้าง เป็นต้น

ขณะที่โครงสร้างกําลังแรงงานไทย จากผลการสํารวจภาวะการทํางานของประชากร เดือน มี.ค.60 พบว่า จํานวนผู้มีอายุตั้งแต่ 15 ปีขึ้นไปมีอยู่ 55.86 ล้านคน โดยเป็นผู้ที่อยูในกําลังแรงงานหรือผู้ที่พร้อมที่จะทํางาน 38.32 ล้านคน ซึ่งประกอบด้วย ผู้มีงานทํา 37.46 ล้านคน ผู้ว่างงาน 496,000 คน และผู้ที่รอฤดูกาล 364,000 คน ส่วนผู้ที่อยู่นอกกําลังแรงงานหรือผู้ที่ไม่พร้อมทํางาน มีอยู่ 17.54 ล้านคน ได้แก่ แม่บ้าน นักเรียน และคนชรา เป็นต้น

ส่วนกิจกรรมวันแรงงาน 1 พ.ค.60 กระทรวงแรงงานได้จับมือ 15 สภาองค์การลูกจ้างและสหพันธ์แรงงานรัฐวิสาหกิจแห่งประเทศไทย จัดงานวันแรงงานแห่งชาติ ที่มี พล.อ.ประยุทธ์ จันทร์โอชา นายกรัฐมนตรี เป็นประธานเปิดงาน โดยจะมีการเคลื่อนริ้วขบวนจากสนามกีฬากองทัพบก พร้อมพิธีเปิด ณ ศูนย์เยาวชนกรุงเทพมหานคร (ไทย-ญี่ปุ่น) รวมทั้งกรมสวัสดิการและคุ้มครองแรงงาน กระทรวงแรงงาน จะส่งเสริมพัฒนาและคุ้มครองสิทธิของลูกจ้างได้ดำเนินการปรับปรุงแก้ไขกฎหมายที่เกี่ยวข้องเพื่อให้ลูกจ้างได้รับสิทธิประโยชน์เพิ่มมากขึ้น

ถือเป็นหนึ่งวันสำคัญ ที่ทุกภาคส่วนต้องหันกลับมาดูแล ไม่ว่าจะเป็นภาครัฐ หรือภาคเอกชนที่เป็นผู้ประกอบการ ทั้งการมอบสวัสดิการ หรือการดูแล เพื่อให้แรงงานที่เป็นชิ้นส่วนสำคัญในการขับเคลื่อนประเทศ มีกำลังใจทำงานอย่างต่อเนื่อง

ขอขอบคุณข้อมูล จาก PPTV (www.pptvhd36.com)

The post “วันแรงงานของไทย” วันแรงงานแห่งชาติ appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

Power Factor

Powermeterline — Mon, 20 Oct 2025 08:08:54 +0000

Power Factor คืออะไร และทำไมถึงมีผลต่อค่าไฟฟ้า

⚙️ Power Factorคืออะไร

Power Factor(PF) คือ ค่าที่บ่งบอก “ประสิทธิภาพการใช้พลังงานไฟฟ้า” ในระบบ โดยมีค่าระหว่าง 0–1
ถ้า PF ใกล้ 1 หมายถึงใช้พลังงานได้คุ้มค่า แต่ถ้าต่ำกว่า 0.85 แสดงว่ามีการสูญเสียพลังงานในรูปของกำลังไฟฟ้ารีแอคทีฟ (Reactive Power)

📉 ผลของค่า PF ต่ำ

ทำให้เครื่องจักรใช้กระแสมากเกินจำเป็น

ค่าไฟฟ้า Demand Charge สูงขึ้น

หม้อแปลงร้อน และอุปกรณ์เสียหายก่อนเวลา

⚡ วิธีปรับปรุง Power Factor

ติดตั้ง Capacitor Bank เพื่อชดเชยกำลังรีแอคทีฟ

ตรวจสอบโหลดที่มีมอเตอร์ขนาดใหญ่

ใช้ CM อุปกรณ์วัดไฟออนไลน์ เพื่อติดตามค่า PF แบบเรียลไทม์

🔍 CM สามารถวัดและบันทึกค่า PF, kW, kVA ได้ตลอด 24 ชั่วโมง
ช่วยให้ผู้ดูแลระบบทราบทันทีเมื่อค่า PF ต่ำ และปรับปรุงได้ทันเวลา
ดูรายละเอียดเพิ่มเติมได้ที่ www.powermeterline.com

💡 สรุป

Power Factorที่ดีช่วยลดค่าไฟและยืดอายุเครื่องจักร
การตรวจสอบด้วย CM Power Meter Online ช่วยให้โรงงานสามารถรักษาค่า PF ให้อยู่ในเกณฑ์มาตรฐานได้อย่างต่อเนื่อง

🛒 อุปกรณ์วัดค่ากระแสไฟ Online : ดูสินค้า
💌 Inbox : m.me/powermeterline
📞 02-068-0699
📱 096-750-9982
💚 LINE@ : @Powermeterline (อย่าลืมใส่@ข้างหน้าตอนพิมพ์ชื่อด้วยนะคะ)

The post Power Factor appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

Power, Energy และ Demand

Powermeterline — Thu, 06 Nov 2025 07:28:09 +0000

Power, Energy และ Demand ต่างกันอย่างไร

⚙️ Power (กำลังไฟฟ้า)

คืออัตราการใช้พลังงานในขณะใดขณะหนึ่ง วัดเป็นวัตต์ (W) หรือกิโลวัตต์ (kW)
เช่น หลอดไฟ 100W หมายถึงใช้พลังงาน 100 วัตต์ต่อวินาที

⚡ Energy (พลังงานไฟฟ้า)

คือผลรวมของกำลังไฟฟ้าที่ใช้ตามเวลา เช่น ใช้เครื่องจักรกำลัง 5 kW นาน 2 ชั่วโมง → ใช้พลังงาน 10 kWh

📈 Demand (โหลดสูงสุด)

คือค่ากำลังไฟฟ้าสูงสุดที่เกิดขึ้นในช่วงเวลาใดช่วงเวลาหนึ่ง (เช่น 15 นาที)
หากค่า Demand สูงเกินไป โรงงานอาจต้องจ่ายค่าไฟส่วนเกินในอัตราที่แพงขึ้น

🧠 ทำไมต้องวัดทั้ง 3 ค่า

การเข้าใจและวัดค่าทั้ง Power, Energy และ Demand ทำให้สามารถ

วางแผนโหลดเครื่องจักรได้ดีขึ้น

ลดค่าไฟฟ้า Demand Charge

ป้องกันระบบไฟล้นหรือโหลดเกิน

ซึ่งทั้งหมดสามารถทำได้ง่ายขึ้นด้วย Powermeterline อุปกรณ์วัดไฟออนไลน์ ที่สามารถวัดค่ากำลังไฟฟ้า, พลังงานสะสม และโหลดสูงสุดได้ในเครื่องเดียว

🔍 สรุป

Power = สิ่งที่ใช้ตอนนี้
Energy = สิ่งที่ใช้สะสม
Demand = จุดพีคของการใช้ไฟ
การติดตั้ง CM Power Meter Online จะช่วยให้คุณเห็นภาพรวมทั้งหมดได้แบบเรียลไทม์และปรับปรุงประสิทธิภาพการใช้พลังงานได้อย่างแม่นยำ

The post Power, Energy และ Demand appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

การอ่านค่ามิเตอร์ไฟฟ้า

Powermeterline — Fri, 14 Nov 2025 07:50:02 +0000

การอ่านค่ามิเตอร์ไฟฟ้า

การอ่านค่ามิเตอร์ไฟฟ้า และการตรวจสอบพลังงานแบบเรียลไทม์

🔌 มิเตอร์ไฟฟ้าคืออะไร

มิเตอร์ไฟฟ้าคืออุปกรณ์ที่ใช้วัดปริมาณพลังงานไฟฟ้าที่ใช้ในช่วงเวลาหนึ่ง โดยแสดงค่าในหน่วย กิโลวัตต์ชั่วโมง (kWh) ซึ่งเป็นข้อมูลพื้นฐานที่ใช้ในการคำนวณค่าไฟฟ้า

⚙️ ประเภทของมิเตอร์ไฟฟ้า

มิเตอร์อนาล็อก (Analog Meter) – ใช้เข็มหมุนเพื่อแสดงค่าพลังงาน

มิเตอร์ดิจิทัล (Digital Meter) – แสดงตัวเลขคมชัด อ่านง่าย

สมาร์ทมิเตอร์ (Smart Meter) – ส่งข้อมูลการใช้ไฟผ่านระบบออนไลน์

📲 เทคโนโลยีใหม่ในการตรวจสอบพลังงาน

ปัจจุบันไม่จำเป็นต้องอ่านค่ามิเตอร์ด้วยตาอีกต่อไป เพราะมี อุปกรณ์วัดไฟแบบออนไลน์ CM
ที่สามารถแสดงค่าพลังงานได้แบบเรียลไทม์ผ่านอินเทอร์เน็ต — ผู้ใช้สามารถดูข้อมูลผ่านมือถือหรือคอมพิวเตอร์ได้ตลอดเวลา

จุดเด่นของ CM:

แสดงข้อมูลพลังงานแบบรายวินาที

เก็บประวัติย้อนหลังเป็นกราฟ

มีระบบแจ้งเตือนเมื่อใช้ไฟเกินกำหนด

ติดตั้งง่าย ไม่ต้องเดินสายเพิ่ม

📡 ดูรายละเอียดเพิ่มเติมได้ที่ www.powermeterline.com

💡 วิธีอ่านค่ามิเตอร์แบบดั้งเดิม

ดูค่าตัวเลขบนมิเตอร์ (เช่น 000123.45)

ค่าหน่วยไฟ = (ค่าปลายเดือน – ค่าต้นเดือน)

คูณด้วยอัตราค่าไฟต่อหน่วย เช่น 4.20 บาท/หน่วย

ตัวอย่าง:
ต้นเดือน = 24,500
ปลายเดือน = 25,200
→ ใช้ไฟ = 700 หน่วย
→ ค่าไฟ = 700 × 4.20 = 2,940 บาท

⚡ สรุป

การอ่านมิเตอร์ด้วยตาอาจไม่สะดวกและเสี่ยงต่อความผิดพลาด
ดังนั้นการติดตั้ง CM อุปกรณ์วัดไฟออนไลน์ จะช่วยให้เห็นการใช้พลังงานแบบเรียลไทม์ วิเคราะห์แนวโน้ม และลดค่าไฟฟ้าได้จริง

The post การอ่านค่ามิเตอร์ไฟฟ้า appeared first on Powermeterline | พาวเวอร์มิเตอร์ไลน์ - อุปกรณ์วัดกระแสไฟฟ้า.

Power Quality

Powermeterline — Fri, 21 Nov 2025 06:31:53 +0000

Power Quality คืออะไร? ทำไมจึงสำคัญต่อโรงงานอุตสาหกรรม

หลายโรงงานเคยเจอปัญหาเครื่องจักรหยุดทำงานกะทันหัน ไฟดับชั่วขณะ หรืออุปกรณ์ไฟฟ้าเสียหายโดยไม่ทราบสาเหตุ ปัญหาเหล่านี้อาจเกิดจาก Power Quality (คุณภาพไฟฟ้า) ที่ไม่ดี ซึ่งเป็นสาเหตุใหญ่ของความเสียหายทางไฟฟ้าในโรงงาน

⚙️ 1. Power Quality คืออะไร

คือการวัดความเสถียรและคุณภาพของไฟฟ้าที่เข้าสู่ระบบ ซึ่งประกอบด้วยตัวแปรหลายอย่าง เช่น

แรงดันไฟฟ้า (Voltage)

ความถี่ (Frequency)

ฮาร์มอนิก (Harmonics)

เพาเวอร์แฟกเตอร์ (Power Factor)

หากค่าพารามิเตอร์เหล่านี้ผิดปกติ จะส่งผลต่อประสิทธิภาพของเครื่องจักรทันที

⚡ 2. ผลกระทบของคุณภาพไฟฟ้าที่ไม่ดี

เครื่องจักรทำงานไม่เต็มประสิทธิภาพ

มอเตอร์ร้อนและเสียหายเร็ว

ค่าไฟสูงขึ้นจากโหลดเกินจำเป็น

ระบบไฟฟ้าขัดข้องบ่อย

🔍 3. วิธีตรวจสอบ Power Quality

ใช้เครื่องวัดพลังงานที่สามารถตรวจจับค่าฮาร์มอนิกและเพาเวอร์แฟกเตอร์ได้ เช่น PowerMeterLine ที่มีระบบวิเคราะห์คุณภาพไฟแบบเรียลไทม์

✅ สรุป

Power Quality ที่ดีช่วยให้โรงงานปลอดภัย ประหยัด และมีประสิทธิภาพ การตรวจสอบคุณภาพไฟฟ้าจึงเป็นสิ่งที่ควรทำอย่างต่อเนื่อง
